상품상세정보

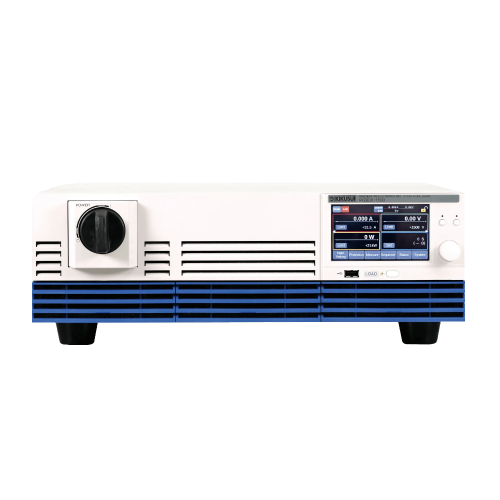

KIKUSUI(키쿠스이)의 PXZ 시리즈는 고효율, 신뢰성, 대용량 재생 전자 부하 장치로, 소형 3U 사이즈로 정격 전력이 20kW입니다. PXZ 시리즈는 정전류, 정저항, 정전압 및 정전력 작동 모드 외에도 사용자가 각 CC 및 CV 작동 모드에 대해 임의의 IV 특성을 설정할 수 있는 IV 특성 기능이 있습니다.또한 시퀀스, 사전 충전, 동기 작동, 펄스, 사인 및 VMCB 기능과 같은 다양한 기능을 갖추고 있습니다.LAN, USB, RS232C 통신 기능이 표준으로 포함되어 있어 다향한 평가 시스템에 쉽게 통합할 수 있습니다.PXZ 시리즈는 확장성이 뛰어나며, 병력(최대 10대)로 작동할 경우 용량을 최대 200kW까지 늘릴 수 있습니다.
제품 특징
1. 2.25~3배의 확장 비율로 넓은 작동 범위
PXZ20K-500의 작동 범위는 10V~500V, PXZ20K-1500의 작동 범위는 30V~1500V로 작동 영역이 확장 비율의 2.25~3배
2. 5단계 슬루율 스위칭
CV 및 CC 모드에서 전류 또는 전압이 변경되는 속도 설정 가능
사용자는 DUT 애플리케이션에 대한 최적의 테스트 조건을 설정할 수 있음
3. 작동 모드
PXZ 시리즈는 CC, CR, CV, CP 4가지 작동 모드를 제공
CC모드, CV모드에서는 IV 특성 기능 설정이 가능함
4. 터치 패널 디스플레이 탑재
손가락으로 디스플레이를 누르거나 스와이프하여 화면에 표시된 항목을 선택하거나 숫자를 설정할 수 있음
감압식 디스플레이로 장갑 착용 상태에서도 조작 가능
5. 우선 동작 모드
로드 온 직후에 우선하는 동작 모드를 CC, CR, CP에서 설정할 수 있음
DUT의 입력이 설정값에 도달하면 동작 모드는 DUT 상황에 따라 자동으로 전환됨
연결된 DUT의 전압이 PXZ 시리즈의 전압 설정값보다 높으면 DUT에서 PXZ 시리즈로 전류가 흐름
DUT로 배터리나 전원 등을 연결한 경우에는 CC 선택
6. 탄소 중립에 기여
7. 외부 제어 기능
후면 패널의 EXT CONT 커넥터를 사용하여 외부 장치에서 PXT 시리즈 제어 가능
범용 디지털 입력단자와 범용 디지털 출력단자에 임의 기능 할당이 가능하여 타 계측기기와의 조합에 의한 시스템 구축에 용이함
디지털 입출력은 NPN 타입, PNP 타입 중 어느 PLC에도 표준으로 대응함
아날로그 입출력은 표준으로 출력단자에서 절연되어 있어 PCL로부터의 아날로그 제어가 안전하게 가능함
8. 시퀀스 기능
미리 설정한 동작을 연속적으로 실행 가능함
프로그램은 최대 30개, 스텝수는 모든 프로그램을 아울러 최대 10,000개까지 작성 가능
본체 메모리에 저장된 프로그램은 전면 패널에서 USB 메모리로 내보낼 수 있음
9. 사전 충전 기능
전격 전류의 5%가 설정된 CV 전압에 도달할 때까지 CC 모드에서 흐르게 함
OBC 개발/인버터 평가 시 DC 링크 커패시터를 충전하거나 방전 테스트를 시작하기 전에 DC/DC 컨버터 평가를 위해
DC 링크 커패시터를 원하는 전압으로 충전하는데 사용 가능
돌입 전류 억제, 배터리 및 DUT 장치의 열화를 방지
PXZ를 배터리 시뮬레이터로 사용하여 시스템 검증을 수행할 때, 전답을 미리 설정된 레벨까지 높여 잘못된 시스템을 진단
(단선, 배터리 고장 등)하여, 테스트 불가한 상황을 방지할 수 있음
10. IV 특성 기능
IV 특성에 여러 개의 임의의 점을 등록함으로써, 각 CC 및 CV 동작 모드에 대해 임의의 IV 특성을 설정 가능
임의의 점은 3개에서 100개까지 등록할 수 있으므로 충전식 배터리 및 기타 장치의 IV 특성을 시뮬레이션 할 수 있음
11. LAN 표준 장비 x VMCB(가상 멀티 채널 버스) 기능
PXZ 시리즈는 LAN, USB, RS232C 인터페이스를 표준 기능으로 갖추고 있음
가상 멀티채널 버스(VMCB) 기능을 사용하면 대규모 네트워크의 1대 N 및, N대 M에 대한 원격 제어 및 모니터링이 가능함
이 기능은 통신 포트를 절약하거나 여러 PXZ 시리즈 장치(최대 8대)의 제어타이밍을 동기화하는 데도 사용 가능함
PXB 시리즈도 혼합 매치 가능함
12. 병렬 운전으로 최대 10대, 200kW를 실현
마스터기를 포함하여 최대 10대까지 병렬 작동 가능
원 컨트롤 병렬 운전 기능
마스터기 패널로 전체 시스템 제어
자동 인식 기능을 사용하면 복잡한 설정 없이 대용량 시스템 구축이 가능
13. 데이터 로깅 기능
표시된 최신 측정값(전압, 전류, 전력, 경과시간, 적산 전류, 적산 전력)을 내부 메모리에 기록
측정값의 기록 조건을 설정함으로써 각 측정값을 기록하는 타이밍 제어 가능
특정된 데이터는 목록 또는 그래프로 표시 가능
14. 동기 운전 기능
PXZ 시리즈를 부속의 동기 운전 신호 케이블로 접속하는 것만으로도 동기 운전 가능
연결중인 모든 PXZ 시리즈에서 로드 온/오프, 특정 및 시퀀스를 동기식으로 작동할 수 있음
PXZ 시리즈라면 어떤 기종이든 혼합하여 접속 가능함
병렬 운전 상태에서도 동기 운전 가능
15. 고온에서도 안정적이고 견고한 성능
0℃ ~ 50℃(32°F ~ 122°F)의 주위 온도에도 견고한 성능 발휘
16. 안심 보호 기능
OVP (과전압 보호)
UVP (저전압 보호)
WDOG (통신 이상 보호)
OPP (과전력 보호)
OCP (과전류 보호)
EXT LOW (외부 입력 알람 검출)
17. 후면 패널
